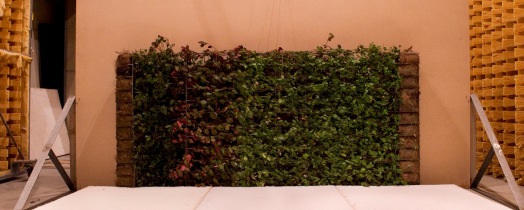

Schallausbreitung im Halb-Freifeldraum
Akustik
| Messgrößen | Schallausbreitung, Schallabschirmung |
| Messobjekte | Modelle von Anlagen, Gebäuden und Bauwerken, z. B. Schallschirme und Lärmschutzeinrichtungen |
Technische Daten
| Abmessungen innerhalb der Auskleidung (L × H × B) |
19,43 m × 5,25 m × 6,17 m |
| Raumvolumen |
629 m3 |
| Eingangstür (H × B) |
1,90 m × 2,37 m |
Besonderheiten
| Verbindung zu einem Hallraum |
Messung der Schalldämmung und Schallabsorption von Bauteilen zwischen Hallraum und Freifeldraum |
| Schiebetür zum Hallraum (Messfläche) |
3,80 m × 2,35 m |
Weitere Informationen
- Modellmessungen bis zu einem Maßstab von 1:40, Modellmessungen von Räumen
- Bestimmung der Schallausbreitung über Modellgelände, z. B. Abstrahlung von Gebäuden, Abschattung durch Gebäude, Schallschirme und Lärmschutzwände
- Lüftungsanlage und Klimaanlage ermöglichen die Simulation von Windprofilen und Temperaturprofilen durch Lüftungsschlitze in den Raumecken.
- Lüftungsanlage (Volumenstrom max. 4000 m3/h)
- Raumlagerung auf Omega-Bügeln zur Verminderung der Körperschalleinleitung
- Untere Grenzfrequenz 125 Hz (nach Norm)
