Fraunhofer IBP Fotografie Windkanal und Dämmtestprüfstand

Bauteile

Reiternavigation

Alle ausklappen Alle einklappen

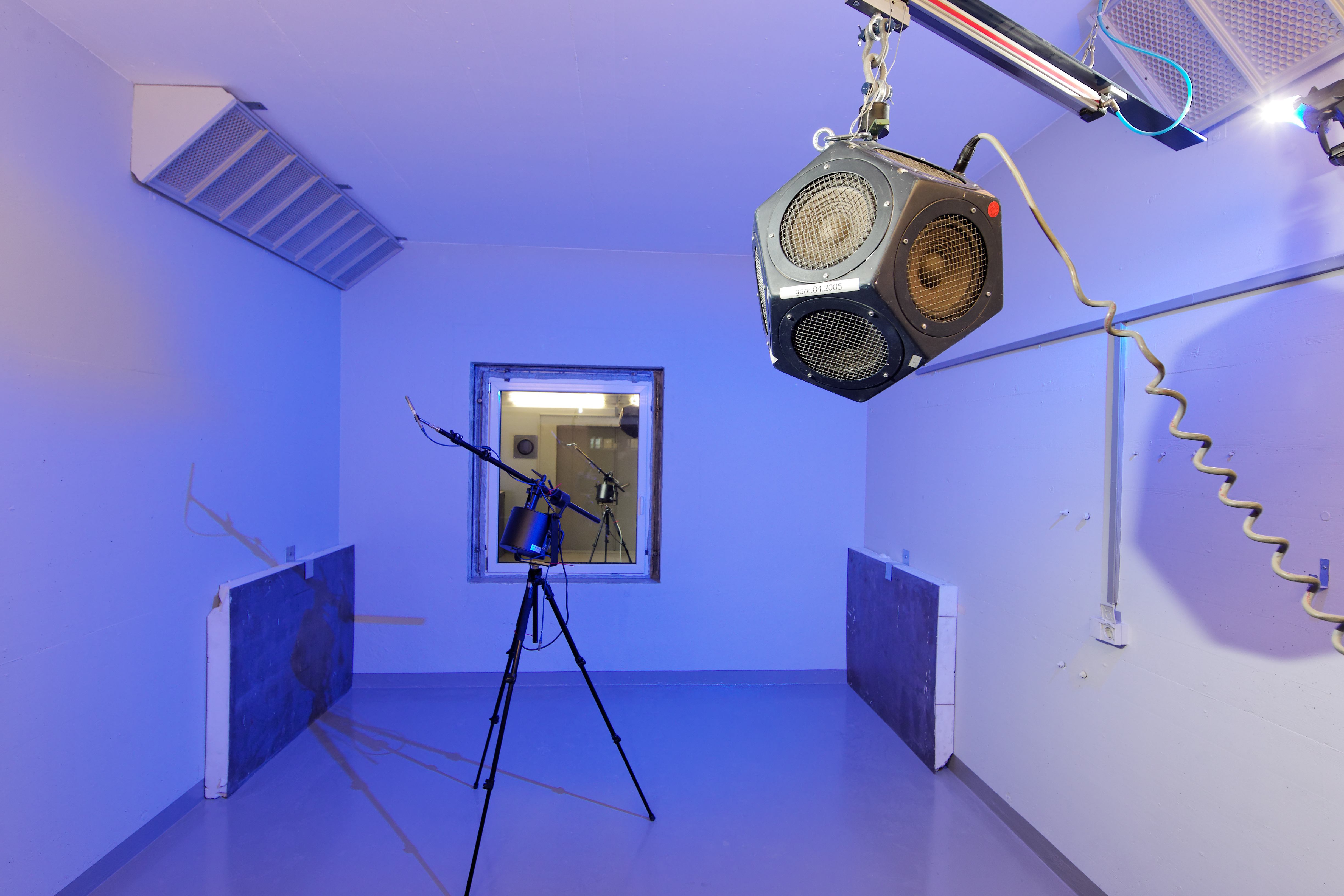

Schalldämm-Maß und Flankenübertragung im Prüfstand

Prüfobjekt	Messnorm	Prüfstand
Fassaden (-elemente)	DIN EN ISO 140-5 / 16283 DIN EN ISO 717-1	P1 Fassadenprüfstand Datenblatt
Massivwände, Dächer, Hohlbodensysteme (horizontal)	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-1	P2 Wandprüfstand Datenblatt
Längswände, Flankenwände, Lüftungskanäle	DIN EN ISO 10848-1 und 2 DIN EN ISO 717-1	P3 Diagonalprüfstand Datenblatt
Fenster, Verglasungen, Fassadenausschnitte, Wandausschnitte	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-1 ASTM E 90 / 1332	P4 Fensterprüfstand Datenblatt
Unterdecken	DIN EN ISO 10848-1 und 2 DIN EN ISO 717-1 ASTM E 90 / 1332	P5 Unterdeckenprüfstand Datenblatt
Leichtbauwände, Mobile Trennwände	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-1 ASTM E 90 / 1332	P6 Wandprüfstand Datenblatt
Lärmschutzwände	DIN EN 1793-2 ZTV-Lsw 06 DB Richtlinie 804-5501	P6 Wandprüfstand Datenblatt
Industriedächer, Holzdecken, Schachtpegel	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-1 ASTM E 90 / 1332	P8 Deckenprüfstand Datenblatt
Deckenkonstruktionen Hohlböden Unterdecken (vertikal)	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-1 ASTM E 90 / 1332	P9 Estrichprüfstand Datenblatt

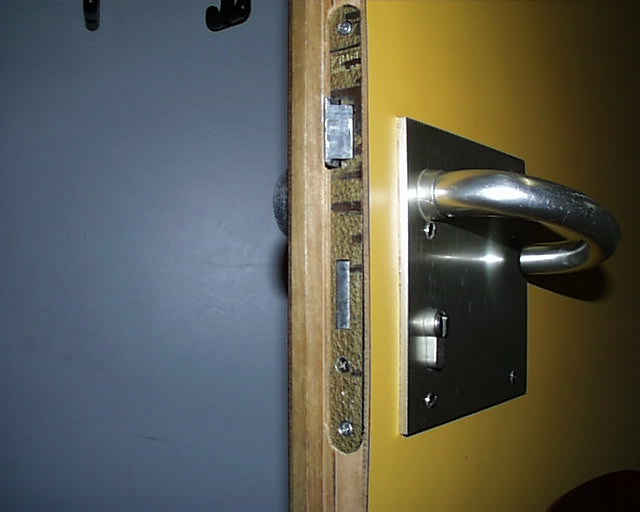

Türen, Türblätter	DIN EN ISO 10140	PT Türenprüfstand Datenblatt

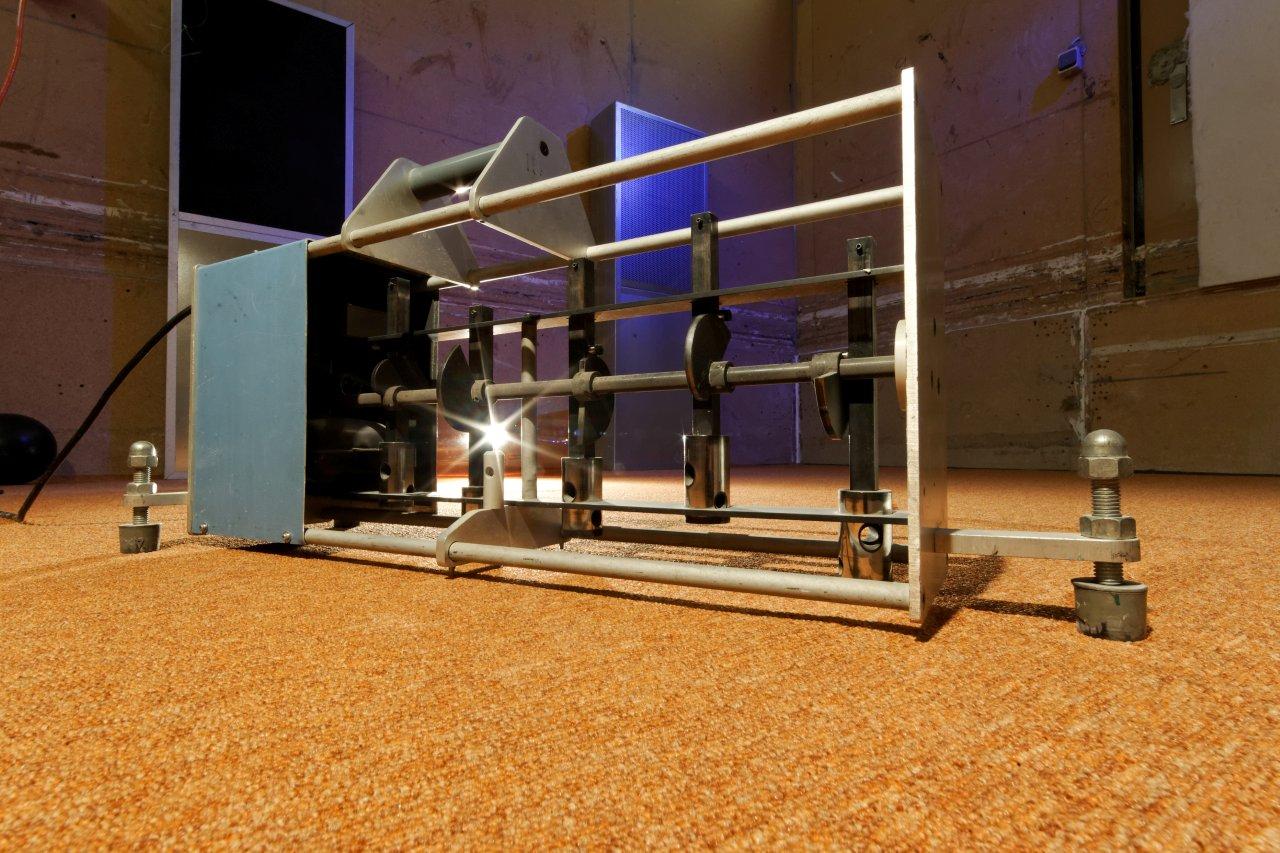

Trittschallpegel und Trittschallminderung

Prüfobjekt	Messnorm	Prüfstand
Schwimmende Estriche auf der Betondecke	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-2	P9 Estrichprüfstand Datenblatt
Schwimmende Estriche auf der Holzdecke	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-2	P8 Deckenprüfstand Datenblatt
Deckenkonstruktionen Hohlböden Unterdecken (horizontal)	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-2	P2 Wandprüfstand Datenblatt
Deckenkonstruktionen Hohlböden Unterdecken (vertikal)	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-2	P8 Deckenprüfstand Datenblatt P9 Estrichprüfstand Datenblatt
Bodenbeläge (Laminat, Teppich, PVC, Gummi, Linoleum)	DIN EN ISO 10140-1 bis 5 DIN EN ISO 717-2 DIN EN ISO 16251	P8 Deckenprüfstand Datenblatt P9 Estrichprüfstand Datenblatt Comet

Schallabsorption

Prüfobjekt	Messnorm	Prüfstand
Akustikdecken, Kühldecken, Wandelemente	DIN EN ISO 354 DIN EN ISO 11654 ASTM C 423	P20 Hallraum Datenblatt
Trenn- / Stellwände	DIN EN ISO 354 DIN EN ISO 11654	P20 Hallraum Datenblatt
Deckensegel	DIN EN ISO 354 DIN EN ISO 11654	P20 Hallraum Datenblatt
Bafflekonstruktionen	DIN EN ISO 354 DIN EN ISO 11654	P20 Hallraum Datenblatt
Vorhänge, Rollos	DIN EN ISO 354 DIN EN ISO 11654	P20 Hallraum Datenblatt
Tiefenabsorber	DIN EN ISO 354 DIN EN ISO 11654	P20 Hallraum Datenblatt
Lärmschutzwände	DIN EN 1793-1 ZTV-Lsw 06 DB Richtlinie 804-5501	P20 Hallraum Datenblatt

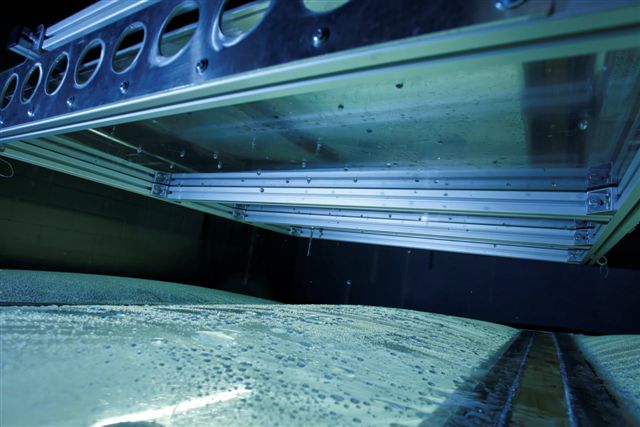

Regengeräusche

Prüfobjekt	Messnorm	Prüfstand
Dächer	DIN EN ISO 140-18 DIN EN ISO 10140-1 bis 5	P7 Regenprüfstand Datenblatt
Oberlichter	DIN EN ISO 140-18 DIN EN ISO 10140-1 bis 5	P7 Regenprüfstand Datenblatt
Folienkonstruktionen	DIN EN ISO 140-18 DIN EN ISO 10140-1 bis 5	P7 Regenprüfstand Datenblatt

Baumessungen

Prüfobjekt	Messnorm	Prüfstand
Luftschalldämmung zwischen Räumen	DIN EN ISO 16283-1 DIN 4109 VDI 4100
Trittschaldämmung zwischen Räumen	DIN EN ISO 16283-2 DIN 4109 VDI 4100
Luftschalldämmung von Fassaden	DIN EN ISO 16283-3 DIN 4109, VDI 4100 ASTM E 90/ 1332
Nachhallzeit in Räumen	DIN EN ISO 354 DIN EN ISO 3382 DIN 18041
