Elastizitätsmodul, Verlustfaktor

Akustik

© Fraunhofer IBP
Messgrößen Elastizitätsmodul, Verlustfaktor
Norm In Anlehnung an ISO 6721-4
Messobjekte
Elastomere aller Art (Kunststoffe, Schaumstoffe), Dichtstoffe (Silikon, Acryl etc.), elastische Verklebungen


Technische Daten

Größe der Materialproben 20 mm Durchmesser (zylindrische Scheiben)
Dicke der Materialproben
 3 bis 5 mm
Formfunktion
 Berücksichtigung des Einflusses der Probengeometrie über eine Formfunktion
Frequenzbereich
 50 bis ca. 3000 Hz (Obergrenze probenabhängig)


Besonderheit

Probenherstellung
 Herstellung und Aushärtung der Proben erfolgen außerhalb der Messvorrichtung. Zum Probeneinbau werden Adapter verwendet, die auf der Oberseite und Unterseite der Probe aufgeklebt werden.



Weitere Informationen

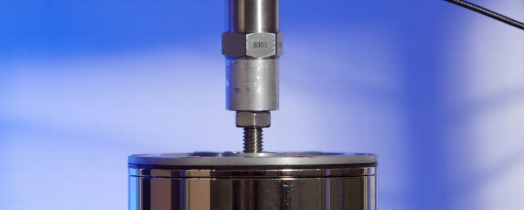

  • Die Messungen erfolgen bei erzwungenen Schwingungen mit einem elektrodynamischen Schwingerreger (Shaker). Als Anregungssignal dient ein Sinus-Sweep, sodass eine kontinuierliche Abtastung des Frequenzverlaufs erfolgt.
  • Mit piezoelektrischen Kraft- und Beschleunigungsaufnehmern werden die eingeleitete Kraft, die resultierende Dickenänderung (Auslenkung) sowie die Phasenbeziehung zwischen Kraft und Auslenkung gemessen.
